流量計常見故障排查:信號失真、堵塞問題的解決對策

在工業生產、環保治理等流量計量場景中,信號失真與堵塞是流量計最常見的兩類故障,直接導致計量數據偏差、設備無法正常運行,甚至影響生產工藝優化與環保合規驗收。無論是電磁流量計、超聲波流量計,還是渦街流量計、差壓式流量計,雖故障表現形式相似,但因工作原理與結構設計不同,故障根源與排查邏輯存在顯著差異。本文聚焦信號失真、堵塞兩大核心故障,深度拆解不同類型流量計故障產生的核心原因,提供從故障診斷到解決的全流程實操對策,同時補充預防措施,幫助企業快速響應故障、降低運維成本。
核心故障一:信號失真——數據不準的“隱形殺手”。信號失真是指流量計輸出的流量數據與實際流量偏差超出允許范圍,表現為數據波動過大、數值偏高/偏低、無規律跳變等。其根源主要分為三類:介質與工況適配不當、安裝偏差、部件性能衰減或干擾影響,不同類型流量計的排查重點需針對性區分。

電磁流量計信號失真的排查與解決。電磁流量計信號失真多與電極狀態、電磁干擾、介質導電性相關。首先排查電極狀態:若電極表面結垢、腐蝕,會導致感應電動勢信號采集異常,可拆解設備檢查電極表面,若存在結垢,用軟布蘸取專用清洗劑(避免劃傷電極)擦拭干凈,腐蝕嚴重則需更換對應材質電極(如腐蝕性介質選用哈氏合金電極);其次排查電磁干擾:工業現場的泵、變頻器等設備會產生強電磁干擾,若流量計安裝位置過近,需重新調整安裝位置,遠離干擾源至少1.5米,同時檢查接地情況,確保流量計接地電阻≤4Ω,通過良好接地屏蔽干擾;最后排查介質導電性:若介質導電性過低(如高純度去離子水),會導致無法產生穩定感應電動勢,需更換適配非導電介質的流量計類型(如超聲波流量計)。某化工企業電磁流量計曾出現數據跳變故障,經排查為電極結垢導致,清理后計量精度恢復至±0.5%FS以內。

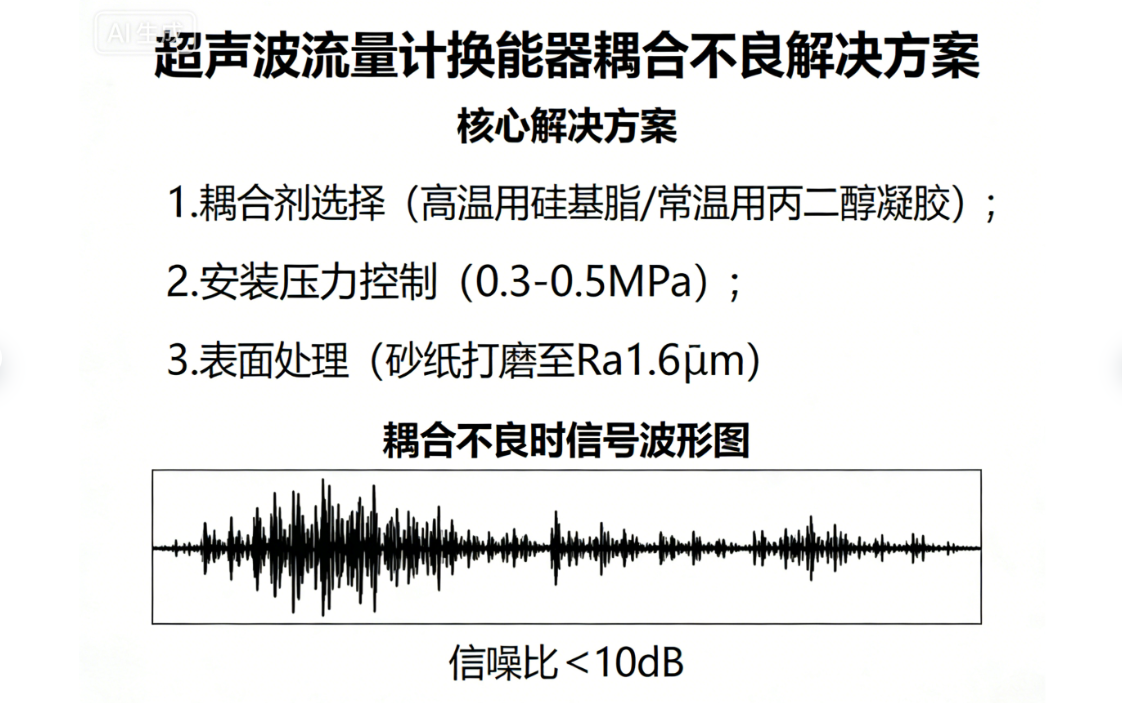

超聲波流量計信號失真的排查與解決。超聲波流量計信號失真核心與信號傳播路徑、探頭狀態相關。多普勒式超聲波流量計若出現數據偏差,優先排查介質含氣量與懸浮物含量:含氣量超過5%會導致超聲波散射,需檢查管道是否存在泄漏進氣情況,修復泄漏點并排出管道內氣體;懸浮物含量過低則無法有效反射信號,需確認流量計類型與介質適配性。時差式超聲波流量計信號失真多源于探頭結垢、安裝間距偏差:用軟布清理探頭表面結垢,確保探頭與管道貼合緊密,涂抹足量耦合劑避免空氣間隙;若安裝間距偏差,需根據管道管徑重新計算并調整探頭間距,確保超聲波傳播路徑精準。此外,外界強光、電磁干擾也會影響信號,可加裝遮光罩、做好接地屏蔽。

渦街流量計信號失真的排查與解決。渦街流量計信號失真主要與振動干擾、漩渦發生體狀態相關。其對振動極為敏感,若管道振動劇烈,會導致漩渦檢測信號誤判,需檢查管道是否存在振動源,加裝消振裝置或調整安裝位置;若漩渦發生體磨損、積污,會改變漩渦脫落頻率,拆解后檢查發生體表面,清理積污,磨損嚴重則需更換。某機械加工廠冷卻循環水系統中,渦街流量計因管道振動出現數據波動,加裝消振墊后,數據穩定性顯著提升。
差壓式流量計信號失真的排查與解決。差壓式流量計信號失真多與節流裝置狀態、壓力傳導管路相關。節流口結垢、堵塞會導致壓力差計算偏差,需拆卸節流裝置(如孔板)清理結垢;壓力傳導管路泄漏或積水(蒸汽計量場景)會影響壓力信號傳輸,檢查管路密封性,修復泄漏點,積水則需安裝冷凝罐排出積水。同時,若介質溫度、壓力超出流量計額定范圍,也會導致信號失真,需確認工況參數與流量計額定參數匹配,不匹配則需更換適配型號。
核心故障二:堵塞——設備停擺的“致命障礙”。堵塞故障多發生在含懸浮物、高粘度介質的計量場景,表現為流量計顯示流量為零、壓力損失異常增大、設備無法正常啟動,核心根源是介質中雜質在流量計關鍵結構處沉積、附著,不同類型流量計的堵塞位置與解決方式差異較大。
電磁流量計堵塞的排查與解決。電磁流量計因采用全直通式結構,堵塞概率較低,若出現堵塞,多發生在測量管兩端的法蘭連接處或電極周圍,多由高濃度懸浮物介質長期積累導致。排查時先關閉前后閥門,拆卸流量計,用高壓清水沖洗測量管內部,清理法蘭連接處的密封墊殘留與雜質;若電極周圍有頑固積垢,用專用工具輕輕清理,確保測量管內壁光滑、電極無遮擋。某礦山含渣廢水計量用電磁流量計出現堵塞,經高壓沖洗清理后,設備恢復正常運行。需注意,清理后需重新校準流量計,確保計量精度。
渦街流量計與差壓式流量計堵塞的排查與解決。這兩類流量計因存在突出結構(漩渦發生體、節流裝置),是堵塞高發類型。渦街流量計堵塞多發生在漩渦發生體周圍,拆解設備后,用工具清理發生體表面的積渣、附著物,檢查發生體結構是否完整,若因堵塞導致變形,需更換發生體;差壓式流量計堵塞主要在節流口與壓力傳導管路,節流口堵塞需拆卸節流裝置徹底清理,傳導管路堵塞可通過壓縮空氣吹掃或注入清洗劑疏通。某小型企業用孔板流量計計量輕度廢水,因節流口結垢堵塞導致流量顯示為零,清理后恢復正常。

超聲波流量計堵塞的特殊排查。超聲波流量計雖為非接觸式測量,傳感器不與介質直接接觸,但管道內壁結垢過厚會間接導致“信號堵塞”,即超聲波無法穿透結垢層有效傳播。排查時檢查管道內壁結垢厚度,若超過5mm,需對管道內壁進行清理(如采用管道清洗球、化學清洗等方式),清理后重新安裝傳感器并校準參數。
故障排查的通用流程與關鍵技巧。無論哪種類型流量計,出現信號失真或堵塞故障,可遵循“先外觀檢查,再參數驗證,最后拆解檢修”的通用流程:第一步外觀檢查,查看流量計安裝位置、接地情況、連接管路是否泄漏、傳感器/電極表面是否有明顯結垢或損壞;第二步參數驗證,對比流量計歷史運行數據與當前數據,結合工況參數(流量、溫度、壓力)判斷故障大致范圍,如流量波動與泵啟停同步,大概率是電磁干擾或振動影響;第三步拆解檢修,針對初步判斷的故障方向,精準拆解對應部件檢修,避免盲目拆卸導致部件損壞。
預防為先:降低故障發生率的核心措施。相較于故障發生后再排查解決,提前預防能大幅降低運維成本,需從選型、安裝、日常維護三個維度入手:選型階段,嚴格匹配介質特性與工況,如高懸浮物介質優先選電磁流量計,避免選用渦街、差壓式流量計;安裝階段,嚴格遵循安裝規范,預留足夠直管段、遠離干擾源、做好接地與密封;日常維護階段,建立定期巡檢制度,每周檢查流量計運行狀態與數據穩定性,每月清理傳感器/電極表面,每半年進行一次精度校準,針對腐蝕性、高懸浮物介質,縮短維護周期。
結語:信號失真與堵塞雖為流量計常見故障,但只要精準把握不同類型流量計的工作原理與故障根源,就能快速制定排查對策。企業在實際運維中,需避免“盲目拆卸、一刀切處理”的誤區,結合流量計類型、介質特性與工況條件針對性排查。同時,重視預防措施的落地,通過科學選型、規范安裝與定期維護,從根源上降低故障發生率。未來,隨著智能化流量計的普及,設備的自我診斷功能將進一步提升,可實時預警信號異常、部件衰減等問題,為故障排查提供更便捷的支撐,助力提升流量計量的穩定性與可靠性。
